首页 > 产品展示 > 交流RCD负载箱系列 » AC400V-40KW-RCD交流负载箱

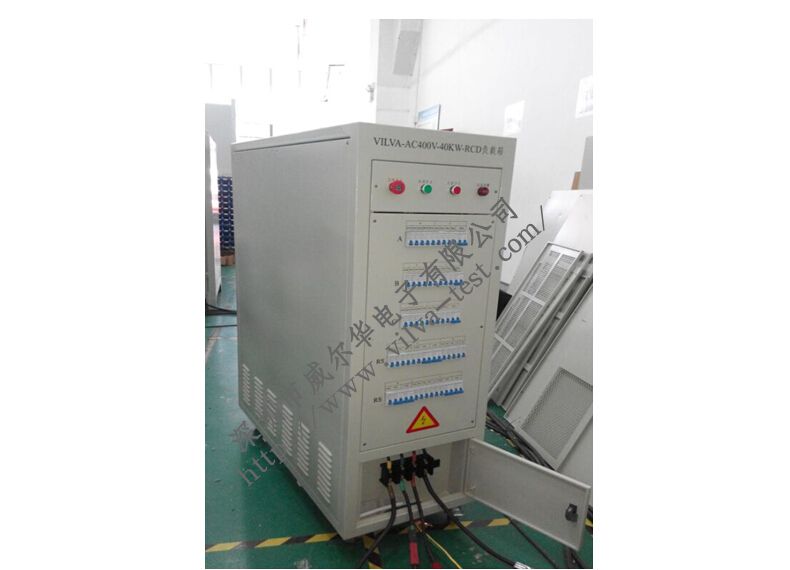

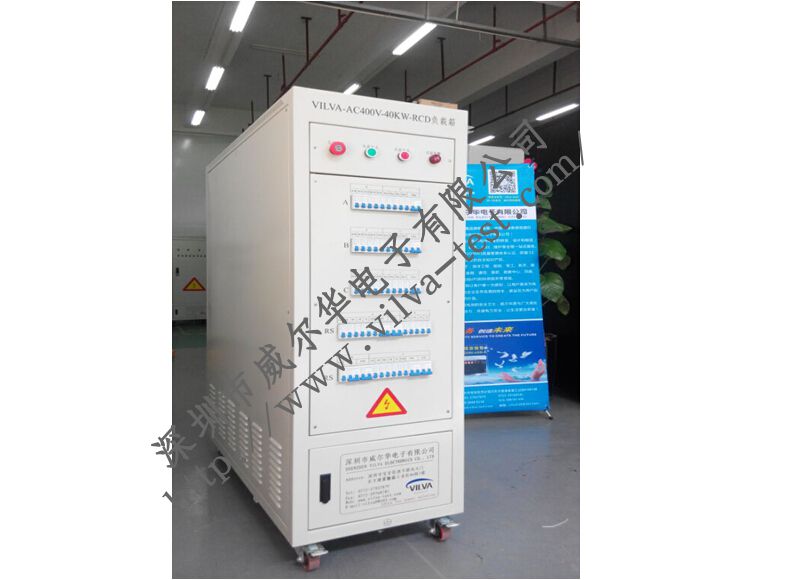

AC400V-40KW-RCD交流负载箱
产品类别:交流RCD负载箱系列
产品编号:VILVA-AC400V-40KW-RCD
产品简述:RCD负载是一种非线性模拟负载,可用来测试数据中心发电机组、UPS等供电设备负载时的实际工作情况。
咨询热线:18928489118
产品详细

一、 概述

   VILVA-AC400V-40KW-RCD交流负载箱内置有阻性负载、感性负载、容性负载;三相负载功率可不同步控制;功率输入采用分段式组合控制,可以任意组合模拟各种功率负荷,满足UPS,逆变器,发电机组等交流电源满负载检测需要,是生产车间、实验室、安装调试、科研开发必备的检测工具。

    可根据性能参数检测要求,设置相应的功率,任意组合、设定负荷功率。

    主机采用手动控制,具有温度过热自动报警保护功能:由于特殊原因出现过热时,可自动切断负载。

    采用LCD液晶面板可实时显示电压、电流值、功率因数、频率、有功功率、无功功率等。

新型功耗组件,功率密度高,无红热现象,整机由阻性负载、感性负载、容性负载三部分组成。

功率输入采用分段式开关控制,负载采用耗能方式工作,散热采用强制风冷方式。

    风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点。


二、技术方案

设备技术参数

额定电压

单相AC220V(+10%);三组单相可联用在AC380V电路,也可并联做一组单相AC220V大功率负载

额定功率

单相R:20KW

单相RCD:27KVA 三组单相并联:RCD1+RCD2+RCD3=30KW

频率

50HZ/60HZ

功率因数

R负载:PF=1.0;  RCD负载:PF=0.7

负载精度

±5%

负载控制

本地手动空开控制

控制开关

急停开关   风扇开关  负载总开关  RCD负载开关  档位开关

并机功能

负载具有并机功能,两台60KW负载可并机为120KW的大功率负载使用

工作电源

单相AC220V/50HZ

防护等级

IP20(适合室内使用)

风扇噪音

65分贝

冷却方式

强制风冷:侧进风上出风

工作方式

可连续工作

保护功能

强制卸载   过温保护   过温报警   蜂鸣提示

移动方式

安装有移动脚轮,方便移动

重量

800KG

环境温度

-10℃~+50℃

相对湿度

≤95%

海拔高度

2500米


三、控制面板说明

控制面板由LCD显示器、微型断路器、带灯(LED)自锁档位按钮及蜂鸣器等组成。

1.LCD显示器即时显示当前负载电气参数值,包括:电压、电流、有功功率、无功功率、功率因数、频率、电量值等,。

2.带灯自锁档位按钮。“电源开关”指示按钮控制总电源(含风机)通断,“负载开关”指示按钮控制负载总电源通断,“RCD开关”指示按钮控制RCD负载的通断,功率电阻“档位开关”、调功因电阻“档位开关”微型断路器控制负载通断。在使用负载时,根据所丝印内容按闭合对应断路器。卸载时断开对应断路器。

3.面板上带有过温报警。当负载温度过高时,过温报警蜂鸣器蜂鸣器闪亮并作响报警。
