一、1.1系统概述

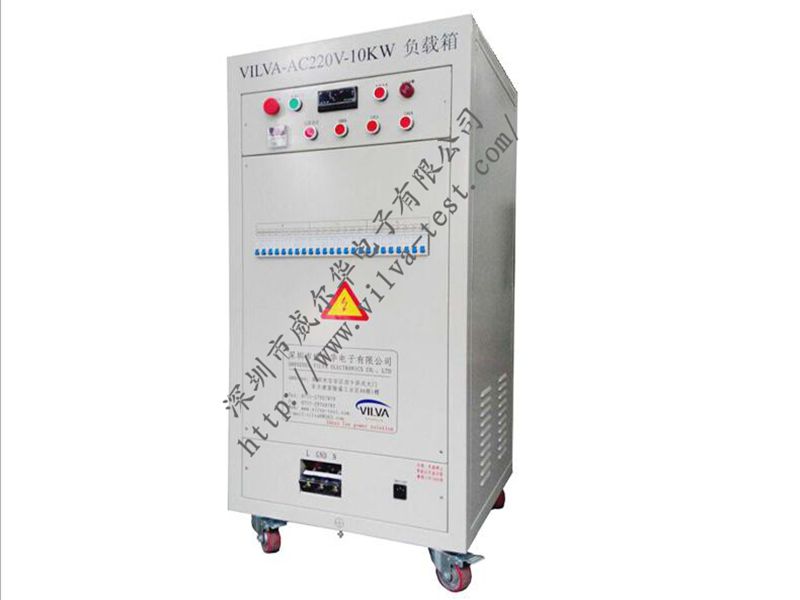

  AC220V-10KW-RLC交流负载箱主要用于UPS、发电机组等交流电源检测的场合。模拟阻性感性容性负载，可以检测发电机组、UPS等交流电源在不同负载的性能。功率投入统一采用优化分段式以适应不同负载的需要。

 阻性负载采用新型功耗组件，电阻热缩并密封安装在不锈钢管内，钢管外部带绝缘散热片，防潮防腐蚀性好，散热性好，绝缘性高，安全可靠。电阻元件功率密度高，无红热现象，有独立的冷却风机，保证了整个系统的散热性和使用寿命。

 该负载克服了水电阻测试系统不能准确控制其阻值大小，水易沸腾、易结垢；不能进行突加载/突减载试验，不易控制等特点。是水电阻的升级换代产品，本产品安全性高，维护成本低。噪音小，过载能力强。

    风机采用小型进口风机，具有风量大，散热性好，噪音小等特点。

    以上特点使整机在安全性、可靠性，减少噪音等方面优于进口产品。

2、相关标准及规范

（1）《电源、电抗器和类似产品的安全第一部分：通用要求》 GB 19212.1-2008

（2）《机械安全 机械电气设备第一部分：通用技术条件》 GB 5226.1-2002

（3）《低压开关设备和控制设备总则》 GB/T 14048.1-2000

（4）《船用柴油发电机组》 GB/T 13032-2010

（5）《军用内燃机负载通用规范》 GJB 2815-97

（6）《军用交流移动负载通用规范》 GJB 235A-97

（7）《工、中频移动负载通用技术条件》 GJB 235-87

（8）《军用内燃机负载通用试验方法》 GJB 1488-93

（9）《工业企业设计卫生标准》 GBZ1—2002

二、主要功能及规格参数

1）、接入负载电压：交流220V；频率50/60Hz。

            功率因数：PF=0-1可调

2）、装机容量：10KW。

3）、工作电源：单相AC220V/50HZ。

4）、冷却方式：强制风冷（下进风，上出风）

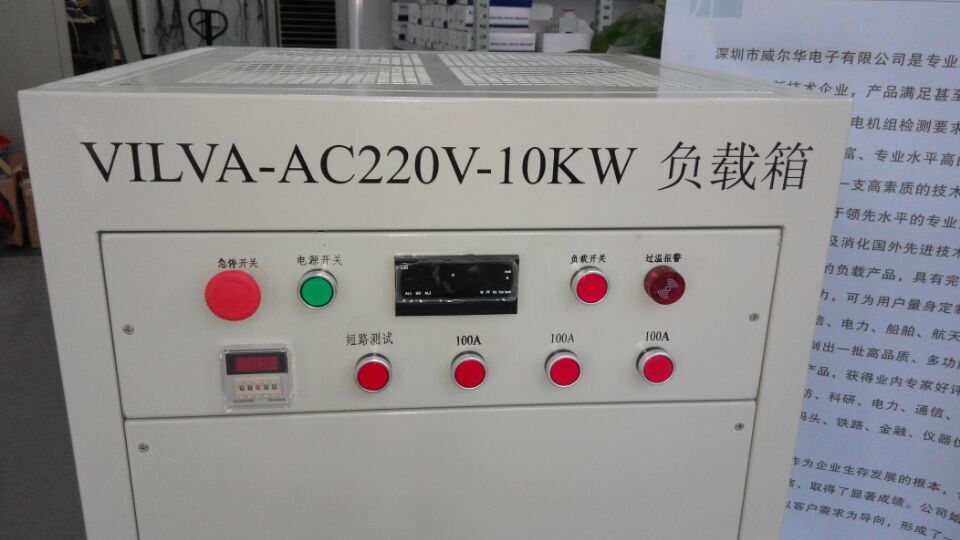

5）、显示方式：LED 数字实时显示负载电压、电流、有功功率、无功功率、功率因数、频率等参数，测量精度±0.5%。

6）、加载方式：

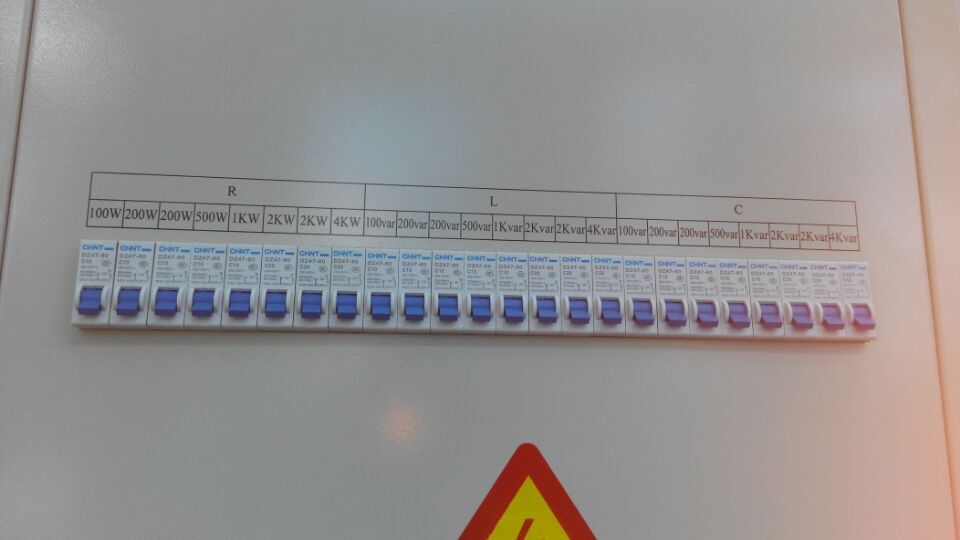

          A、功率分档：阻性100W/200W/200W/500W/1KW/2KW/2KW/4KW

                    感性100var/200var/200var/500var/1Kvar/2Kvar/2Kvar/4Kvar

                    容性100var/200var/200var/500var/1Kvar/2Kvar/2Kvar/4Kvar

         B、短路电流分档（接触器+时间继电器控制）

            100A-5S/200A-2S/300A-1S（短路通断时间面板手动可调）

   7）、负载测量精度：±5%8）、绝缘强度：F ；（负载柜的绝缘符合相关的规定，电阻耐压：≥1600V/1分钟）。            8）、负载保护功能：具有过热自动保护。

   9）、工作方式：连续工作

  10）、控制方式：面板手动式控制，分段式手动可调（主回路接触器方式控制，空气开关分段式可调）

  11）、适用环境温度范围：-10℃～+50℃

  12）、（长×宽×高mm）：600*600*1160

三、 阻性负载模块——VILVA合金功率电阻棒

   阻性负载模块由若干特制合金电阻连接而成。合金电阻作为功耗元件，由特种合金加工制造，外部为散热片，中间由绝缘介质填充，将电阻封装在其中，可满足负荷测试的需要。

   合金电阻绝缘性能好、散热性能高，热传导均匀，运行温度仅为设计温度的 1/3，温漂小，阻值稳定，长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果，可全天候使用。

   阻性负载模块采用独家技术，将合金电阻固定在绝缘材质板上，整个模块密闭处理，经过内绝缘和绝缘板两道隔离，即使在潮湿天气也能保证绝缘性和安全性，并可预防相邻电阻因内阻下降造成的短路事故。

四、感性负载模块——电抗器

固定式电抗器以固定式铁芯加三相铜绕组制作而成（这里可用铝线），军品工艺制造，防水、防盐雾、防霉菌处理。铁芯采用优质冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。电抗器的线圈和铁芯组装成一体后经过预烘、空浸漆、干燥固化，使电抗器的线圈和铁芯牢固地结合在一起。损耗小，效率高，温升低，在额定负载下能长期稳定运行。无噪音、无污染、无需日常维护、使用寿命长。

五、容性负载模块

   交流电压:300VAC  容量:6.8UF~820UF  高压交流滤波电容器AC应用、高频UPS、大功率并网变流器LC滤波。
